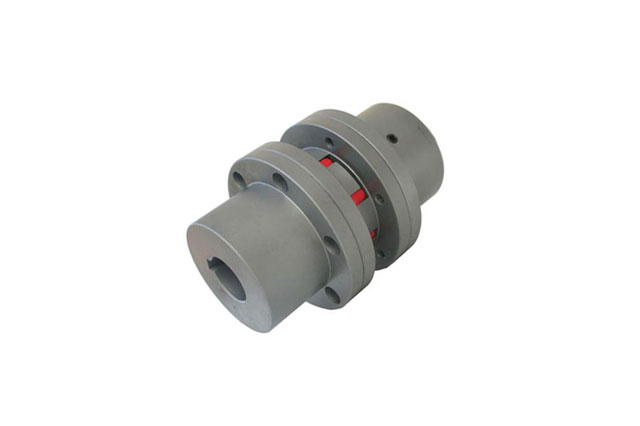

​LMS(原MLS)型双法兰型梅花形弹性联轴器

       LMS(原MLS)型双法兰型梅花形弹性联轴器

       产品特点：

       适用范围和性能特点 1.LMS(原MLS)型- 双法兰型梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。 2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、 水泵、风机等。工作环境温度 -35℃～+80℃,传递公称扭矩25～12500Nm,许用转速1500～15300r/min。

 (1)工作稳定可靠,具有良好的减振、缓冲和电绝缘性能。 (2)结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合。 (3)具有较大的轴向、径向和角向补偿能力。 (4)高强度聚氨酯弹性元件耐磨耐油,承载能力大,使用寿命长,安全可靠。 (5)联轴器无需润滑,维护工作量少,可连续长期运行。

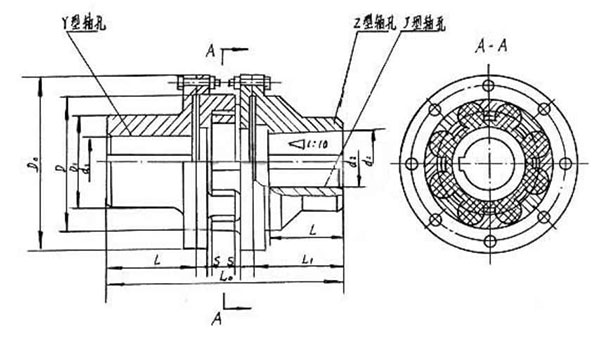

型号	梅花联轴器	公称转矩/N.m		许用转速/r/min	轴孔直径d1,d2,dz	轴孔长度		L	Lo	D	Dl	弹性件型号	重量/kg	转动惯量/kg.㎡
		弹性件硬度				Y型	J1、J、Z型
		a/Ha	b/Hb			L	L1
		80±5	60±5
LMS1	MLS1	25	45	8500	12,14	32	27	35	98	50	90	MT1	1.33	0.0013
					16,18,19	42	30
					20,22,24	52	38
					25	62	44
LMS2	无	50	100	7600	16,18,19	42	30	38	108	60	100	MT2	1.74	0.0021
					20,22,24	52	38
					25,28	62	44
					30	82	60
LMS3	MLS2	100	200	6900	20,22,24	52	38	40	117	70	110	MT3	2.33	0.0034
					25,28	62	44
					30,32	82	60
LMS4	MLS3	140	280	6200	22,24	52	38	45	130	85	125	MT4	3.38	0.0064
					25,28	62	44
					30,32,35,38	82	60
					40	112	84
LMS5	MLS4	350	400	5000	25,28	62	44	50	150	105	150	MT5	6.07	0.0175
					30,32,35,38	82	60
					40,42,45	112	84
LMS6	MLS5	400	710	4100	30,32,35,38	82	60	55	167	125	185	MT6	10.47	0.0444
					40,42,45,48	112	84
LMS7	MLS6	630	1120	3700	35*,38*	82	60	60	185	145	205	MT7	14.22	0.0739
					40*,42*,45,48,50,55	112	84
LMS8	MLS7	1120	2240	3100	45*,48*,50,55,56			70	209	170	240	MT8	21.16	0.1493
					60,63,65	142	107
LMS9	MLS8	1800	3550	2800	50*,55*,56*	112	84	80	240	200	270	MT9	30.7	0.2767
					60,63,65,70,71,75	142	107
					80	172	132
LMS10	MLS9	2800	5600	2500	60*,63,65*,70,71,75	142	104	90	268	230	网站首页 | 关于我们 | 产品展示 | 新闻中心 | 应用领域 | 销售网络 | 联系我们 联系人：徐经理 电话：15103375273 13091162850 邮 箱：bttdlzq@163.com 地址：泊头工业开发区 Copyright© 2008-2019 泊头天达联轴器有限公司 技术支持：熊掌网络 扫一扫
