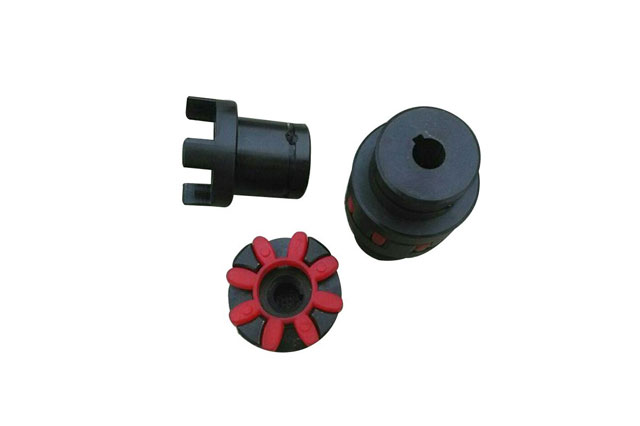

LMZ-I型分体式制动轮梅花弹性联轴器

LMZ-I型分体式制动轮梅花弹性联轴器

在线咨询全国热线
15103375273

产品详情

LMZ-I型分体式制动轮梅花弹性联轴器的适用范围和性能特点.

1、LMZ-I型分体式制动轮梅花弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。

2、梅花弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。工作环境温度 -35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。

3、与其它联轴器相比，梅花弹性联轴器具有以下特点：

（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。

（2）具有较大的轴向、径向和角向补偿能力。

（3）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，可靠。

（4）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。

（5）联轴器无需润滑，维护工作量少，可连续长期运行。

MLL-I型分体式制动轮梅花形弹性联轴器基本性能参数和主要尺寸

梅花联轴器型号	公称转矩/N.m		许用转速/r/min	轴孔直径d₁,d₂,d_z	L	L₀	D	D₀	B	弹性件型号	重量/kg	转动惯量/kg.㎡
	弹性件硬度
	a(HA)	b(HD)
	80±5	60±5
LMZ5-I-160	250	400	4750	25,28，30,32,35,38，40,42,45	50	127	105	160	70	MT5	6.602	0.019
LMZ5-I-200			3800	25,28，30,32,35,38，40,42,45				200	85		9.204	0.044
LMZ6-I-200	400	710		30,32,35,38，40,42,45,48	55	143	125			MT6	11.45	0.052
LMZ7-I-200	630	1120		35,38，40,42,45,48,50,55，56	60	159	145			MT7	13.96	0.064
LMZ7-I-250			3050	35,38，40,42,45,48,50,55，56				250	105		20.09	0.144
LMZ8-I-250	1120	2240		45,48,50,55,56，60,63,65	70	181	170			MT8	24.65	0.175
LMZ8-I-315			2400	45,48,50,55,56，60,63,65				315	135		34.13	0.374
LMZ9-I-315	1800	3550		50,55,56*，60,63,65,70,71,75，80	80	208	200			MT9	41.67	0.45
LMZ9-I-400			1900	50,55,56*，60,63,65,70,71,75，80				400	170		65.61	1.259
LMZ10-I-400	2800	5600		60,63,65,70,71,75，80,85,90,95，100	90	230	230			MT10	74.53	1.4
LMZ10-I-500			1500	60,63,65,70,71,75，80,85,90,95，100				500	210		110.6	3.472
LMZ11-I-500	4500	9000		70,71,75,80,85,90,95，100,110,120	100	260	260			MT11	121.7	3.715
LMZ12-I-630	6300	12500	1200	80,85,90,95，100,110,120,125，130	115	297	300	630	265	MT12	213.7	10.24
LMZ13-I-710	11200	20000	1050	90,95，100,110,120,125，130,150	125	323	360	710	300	MT13	341.6	19.99
LMZ14-I-800	12500	25000	950	100,110,120,125，130,140,150 160	135	333	400	800	340	MT14	510.1	39.36
