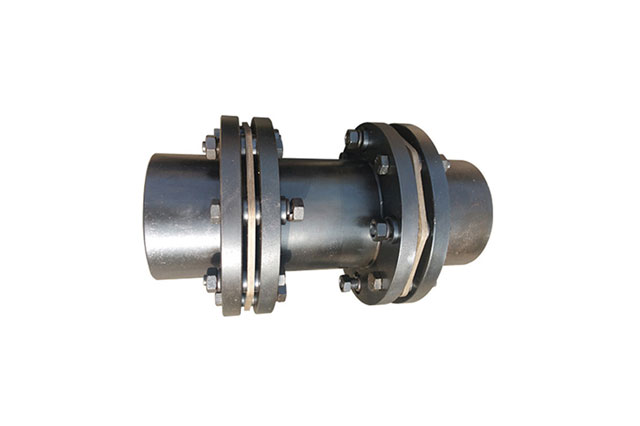

JMIJ型接中间轴型膜片联轴器

在线咨询全国热线
15103375273

产品详情

JMIJ型接中间轴型膜片联轴器安装使用说明

　　1. 安装前应首先检查原动机和工作机两轴是否同心，两轴表面是否有包装纸和碰伤，联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净，碰伤用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时，让原动机和工作机端半联轴节长度小于其轴伸长度10— 30mm为好。

　　2. 为了便于安装，最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热，使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面，以齐平为好。检测两半联轴节之间的距离：沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值，及加长段与两个膜片组实测尺寸之和，两者误差控制在0—0.4mm范围之内。

　　3. 找正：用百分表检测两半联轴节法兰盘端面和外圆跳动，当法兰盘外圆小于250mm时跳动值应不大于0.05mm；当法兰盘外圆大于250mm时，跳动值应不大于0.08.

型号	公称转矩 Tn /N.m	瞬时最大转矩Tmax /N.m	许用转速 [n] /r.min -1	轴孔直径d(H 7 )	轴孔轴孔轴孔轴孔				D	t	L2	转动惯量 I/kg.m 2 ≈	质量 m/kg ≈
					Y型	J、J1、Z、Z1 型		L推荐
					L	L	L1
JMIJ1	25	80	6000	14	32	-	J1型为27 Z1 型为20	35	90	8.8	100	0.0013	1.8
				16、18、19	42		30
				20、22			38
JMIJ2	63	180	5000	18、19	42	-	30	45	100	9.5	100	0.002	2.4
				20、22、24	52		38
				25	62		44
JMIJ3	100	315	5000	20、22、24	52	-	38	50	120	11	120	0.0047	4.1
				25、28	62		44
				30	82		60
JMIJ4	160	500	4500	24	52	-	38	55	130	12.5	120	0.0069	5.4
				25、28	62		44
				30、32、35	82		60
JMIJ5	250	710	4000	28	62	-	44	60	150	14	140	0.0153	8.8
				30、32、35、38	82		60
				40	112		84
JMIJ6	400	1120	3600	32、35、38	82	82	60	65	170	15.5	140	0.0281	13.4
				40、42、45、48、50	112	-	84
JMIJ7	630	1800	3000	40、42	112	112	84	70	210	19	150	0.076	22.3
				45、48、50、55、56
				60	142		107
JMIJ8	1000	2500	2800	45、48	112	112	84	80	240	22.5	180	0.1602	36
				50、55、56
				60、63、65、70	142		107
JMIJ9	1600	4000	2500	55、56	112	112	84	85	260	24	220	0.2509	48
				60、63、65、70、71、75	142		107
				80	172		132
JMIJ10	2500	6300	2000	63、65、70、71、75	142	142	107	90	280	17	250	0.5195	85
				80、85、90、95	172	-	132
JMIJ11	4000	9000	1800	75	142	142	107	95	300	19.5	290	0.8223	112
				80、85、90、95	172	172	132
				100、110	212	-	167
JMIJ12	6300	12500	1600	90、95	172		132	120	340	23	300	1.4109	152
