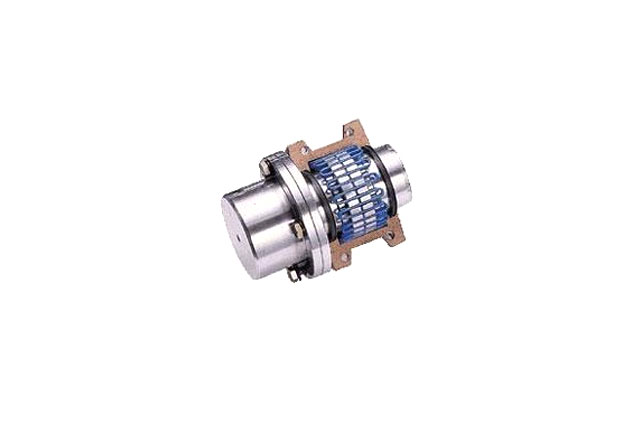

JSD型单法兰蛇形簧联轴器

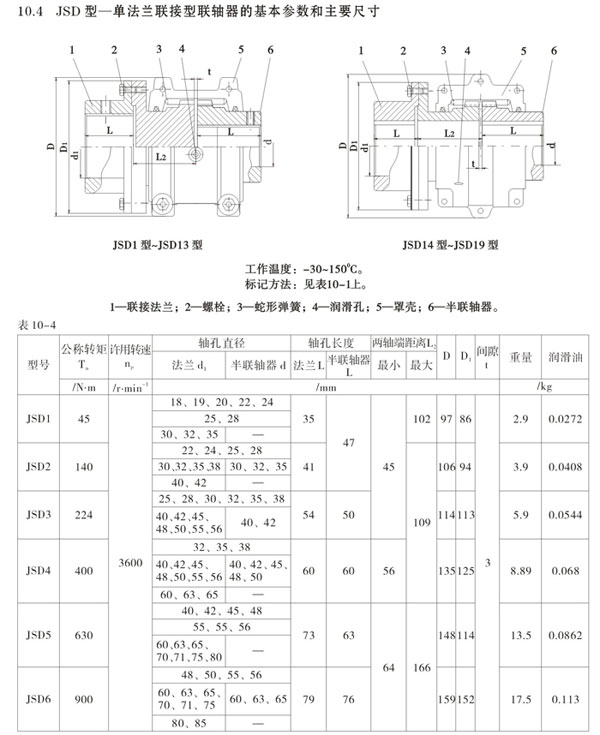

JSD型单法兰蛇形弹簧联轴器主要结构是由两个半联轴节，两个半外罩，两个密封圈及蛇形弹簧片组成。它是靠蛇簧嵌入两半联轴节的齿槽内来传递扭矩，联轴器以蛇形弹簧片嵌入两个半联轴节的齿槽内，来实现主动轴与从动轴的链接。

JSD型单法兰蛇形簧联轴器具有补偿两轴相对位移的性能，结构紧凑，质量轻，可靠性高，安装方便，用于起重机小车上机构容易布置。

JSD型单法兰蛇形弹簧联轴器所联两轴由于制造误差、装配误差、安装误差、轴受载而产生和变形、基座变形、轴承磨损、温度变化、部件之间的相对运动等多种因素而产生相对位移。

一般情况下，两轴相对位移是难以避免的，但不同工况条件下的轴系传动所产生态平衡位移方向，即轴向、径向角向以及位移量的大小有所不同。只有挠性联轴器才具有补偿两轴相对位移的性能，因此在实际应用中大量选择挠性联轴器。

蛇簧联轴器所联接的两轴，因为制造及安装误差，承载后的变形以及温度变化的影响等，会引起两轴相对位置的变化，往往不能保证严格的对中。根据联轴器有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移前提下保持联接功能以及联轴器的用途等，联轴器可分为刚性联轴器，挠性联轴器和安全联轴器。联轴器的主要类型、特点及其在作用种别 在传动系统中的作用备注。
