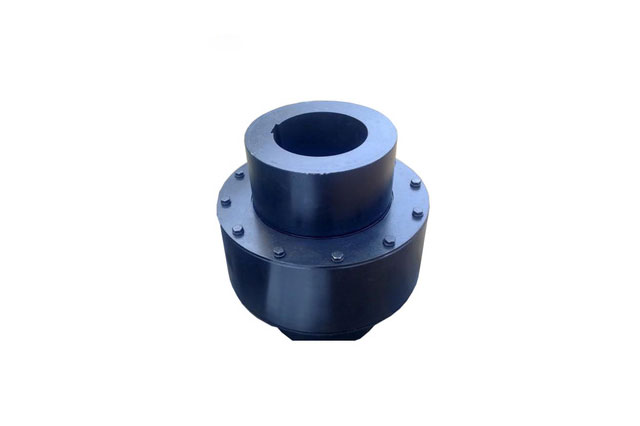

LT型(原TL型)弹性套柱销联轴器（GB4323-2002代替GB4323-1984)弹性套柱销联轴器是利用一端套有弹性套（橡胶材料）的柱销，装在两半联轴器凸缘孔中，以实现两半联轴器的联接。弹性套柱销联轴器曾经是我国应用 广泛的联轴 器，早在 20 世纪 50 年代末期即已制订为机械部标准， JB08 — 60 弹性圈柱销联轴器，是我国 个部标准联轴器。
LT型(原TL型)弹性套柱销联轴器基本性能参数和主要尺寸
型
| A | F | 许用补偿量 | 重量kg | 转动惯量kg.m^2 | ||||||||
Y型 | Z型 | ||||||||||||
L1 | L | L2 | 径向mm | 角向 | |||||||||
TLT1 | 6.3 | 8800 | 9 | 20 | 14 |
| 71 | 20 | 3 | 0.2 | 1°30' | 1.13 | 0.0004 |
10,11 | 25 | 17 |
| ||||||||||
12,14 | 32 | 20 |
| ||||||||||
TLT2 | 16 | 7600 | 12, 14 | 32 | 20 |
| 80 | 20 | 3 | 0.2 | 1°30' | 1.74 | 0.001 |
16,18,19,20 | 42 | 30 | 42 | ||||||||||
TLT3 | 31.5 | 6300 | 16,18,19 | 42 | 30 | 42 | 95 | 40 | 3 | 0.2 | 1°30' | 1.89 | 0.002 |
20,22 | 52 | 38 | 52 | ||||||||||
TLT4 | 63 | 5700 | 20,22,24 | 52 | 38 | 52 | 106 | 40 | 4 | 0.3 | 1°30' | 2.24 | 0.0045 |
25,28 | 62 | 44 | 62 | ||||||||||
TLT5 | 125 | 4600 | 25,28 | 62 | 44 | 62 | 130 | 50 | 4 | 0.3 | 1°00' | 8.25 | 0.015 |
30,32, 35 | 82 | 60 | 82 | ||||||||||
TLT6 | 250 | 3800 | 32,35,38 | 82 | 60 | 82 | 160 | 50 | 4 | 0.3 | 1°00' | 10.24 | 0.023 |
40,42 | 112 | 84 | 112 | ||||||||||
TLT7 | 500 | 3600 | 40,42,48 | 112 | 84 | 112 | 190 | 60 | 4 | 0.4 | 1°00' | 15.13 | 0.058 |
TLT8 | 710 | 3000 | 45,48,50,55,56 | 112 | 84 | 112 | 224 | 60 | 4 | 0.4 | 1°00' | 24.7 | 0.17 |
60,63 | 142 | 107 | 142 | ||||||||||
TLT9 | 1000 | 2850 | 50,55,56 | 112 | 84 | 112 | 250 | 70 | 5 | 0.4 | 1°00' | 31.2 | 0.22 |
60,63,65,70 | 142 | 107 | 142 | ||||||||||
