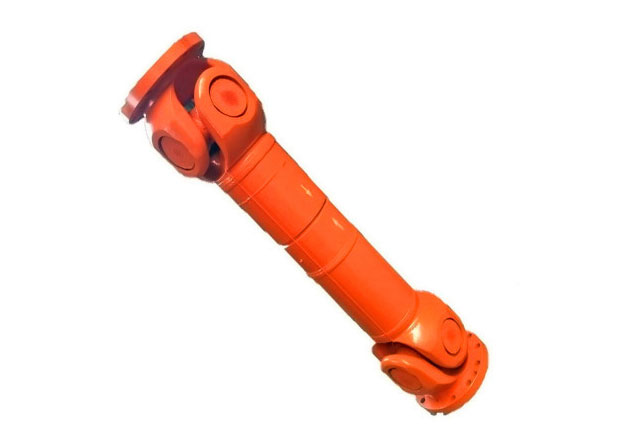

SWC-DH型短伸缩焊接式万向联轴器

SWC-DH型短伸缩焊接式万向联轴器的共同特点是角向补偿量较大，不同结构型式万向联轴器两轴线夹角不相同，一般≤5°-45°之间。万向联轴器利用其机构的特点，

在线咨询全国热线
15103375273

产品详情

SWC-DH型短伸缩焊接式万向联轴器的共同特点是角向补偿量较大，不同结构型式万向联轴器两轴线夹角不相同，一般≤5°-45°之间。万向联轴器利用其机构的特点，使两轴不在同一轴线，存在轴线夹角的情况下能实现所联接的两轴连续回转，并可靠地传递转矩和运动。万向联轴器大的特点是具有较大的角向补偿能力，结构紧凑，传动效率高。

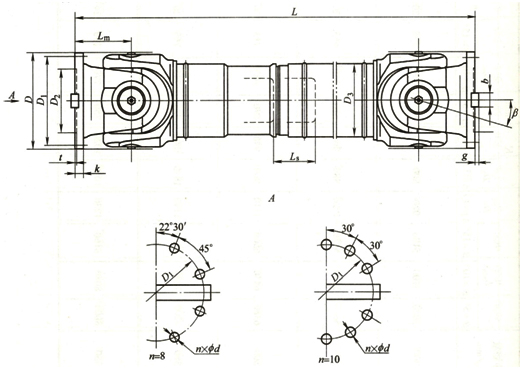

swc-DH 图纸1.jpg

短伸缩焊接式万向联轴器基本参数和主要尺寸

型号	回转直径D/ mm	公称转矩Tn/ kN ·m	轴线折角 β(°)	疲劳转矩Tf/ kN ·m	伸缩量 Ls	尺寸（mm）										转动惯量(I) kg·m²		重量G（kg）
						Lmin	D1 js11	D2 (H7)	D3	Lm	n-d	k	t	b (h9)	g	Lmin	增长100 mm	Lmin	增长100 mm
SWC180DH1	180	12.5	≤25	6.3	75	650	155	105	114	110	8 - 17	17	5	—	—	0.165	0.007	58	2.8
SWC180DH2					55	600										0.162		56
SWC180DH3					40	550										0.16		52
SWC225DH1	225	40	≤15	20	85	710	196	135	152	120		20		32	9	0.415	0.0234	95	4.9
SWC225DH2					70	640										0.397		92
SWC250DH1	250	63		31.5	100	795	218	150	168	140	8 - 19	25	6	40	12.5	0.9	0.0277	148	5.3
SWC250DH2					70	735										0.885		136
SWC285DH1	285	90		45	120	950	245	170	194	160	8 - 21	27	7		15	1.876	0.051	229	6.3
SWC285DH2					80	880										1.801		221
SWC315DH1	315	125		63	130	1070	280	185	219	180	10 - 23	32	8			3.331	0.0795	346	8
SWC315DH2					90	980										3.163		334
SWC350DH1	350	180		90	140	1170	310	210	267	194		35		50	16	6.215	0.2219	508	15
SWC350DH2					90	1070										5.824		485
SWC390DH1	390	250		125	150	1300	345	235		215	10 - 25	40		70	18	11.125		655
SWC390DH2					90	1200										10.763		600
