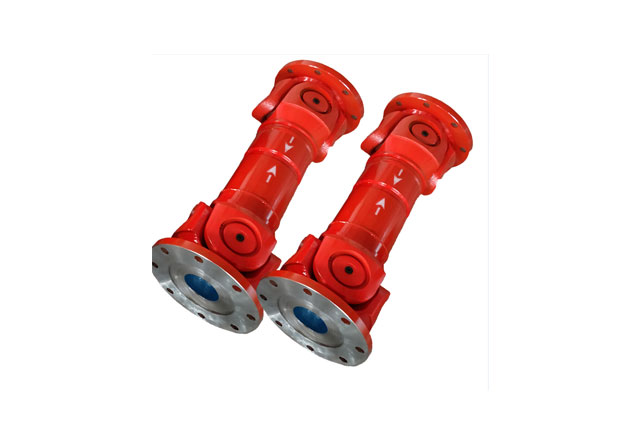

SWC-CH型十字轴式万向联轴器

SWC-CH型十字轴式万向联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转，并可靠地传递转矩和运动。

在线咨询全国热线
15103375273

产品详情

SWC-CH型十字轴式万向联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转，并可靠地传递转矩和运动。能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。

SWC-CH型十字轴式万向联轴器的主要特点为：

1、具有较大的角度补偿能力。

2、结构紧凑合理。SWC-CH型采用整体式叉头，使运载更具可靠性。

3、承载能力大。与回转直径相同的其它型式的联轴相比较，其所传递的扭矩更大，此对回转直径受限制的机械设备，其配套范围更具优越性。

4、传动效率高。其传动效率达98-99.8％，用于大功率传动，节能效果明显。

5、运载平稳，噪声低，装拆维护方便等特点。

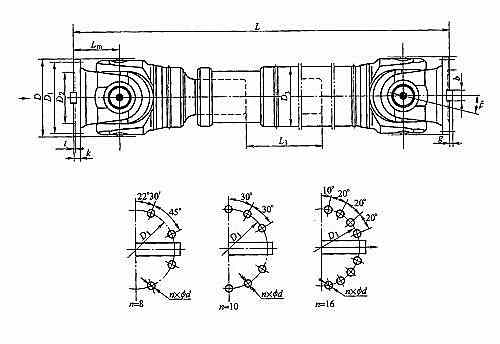

SWC-CH型单伸缩焊接式联轴器基本参数：

型号	回转直径 D mm	公称扭矩 Tn (KN.m)	疲劳扭矩 Tf (KN.m)	轴线折角＜β	尺寸（mm										转动惯量 I (㎏.㎡)		重量 G (㎏)
					Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	B (h9)	g	Lmin	增长 100mm	Lmin	增长 100mm
SWC180CH1	180	12.5	6.3	25°	925	155	105	114	110	8-17	17	5			0.181	0.0070	74	2.8
SWC180CH2					1125										0.216		104
SWC225CH1	225	40	20	15°	1020	196	135	152	120	8-17	20	5	32	9.0	0.216	0.0234	132	4.9
SWC225CH2					1500										0.671		182
SWC250CH1	250	63	31.5	15°	1215	218	150	168	140	8-19	25	6	40	12.5	1.016	0.0277	190	5.3
SWC250CH2					1615										1.127		235
SWC285CH1	285	90	45	15°	1475	245	170	194	160	8-21	27	7	40	15.0	2.156	0.0510	300	6.3
SWC285CH2					1875										2.360		358
SWC315CH1	315	125	63	15°	1600	280	185	219	180	10-23	32	8	40	15.0	3.182	0.0795	434	8.0
SWC315CH2					2000										4.450		544
SWC350CH1	350	180	90	15°	1715	310	210	267	194	10-23	35	8	50	16.0	7.663	0.2219	672	15.0
SWC350CH2					2115										8.551		823
SWC390CH1	390	250	125	15°	1845	网站首页 \| 关于我们 \| 产品展示 \| 新闻中心 \| 应用领域 \| 销售网络 \| 联系我们联系人：徐经理电话：15103375273 13091162850 邮箱：bttdlzq@163.com 地址：泊头工业开发区 Copyright© 2008-2019 泊头天达联轴器有限公司技术支持：熊掌网络扫一扫
