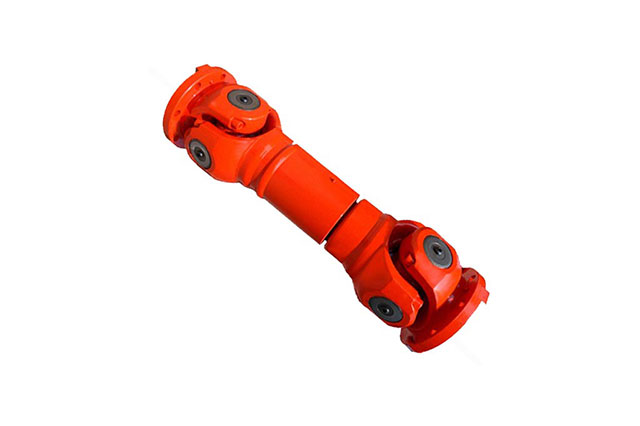

SWP-G型有伸缩超短型万向联轴器利用其机构的特点，使两轴不在同一轴线，存在轴线夹角的情况下能实现所联接的两轴连续回转，并可靠地传递转矩和运动。万向联轴器的特点是具有较大的角向补偿能力，结构紧凑，传动效率高。

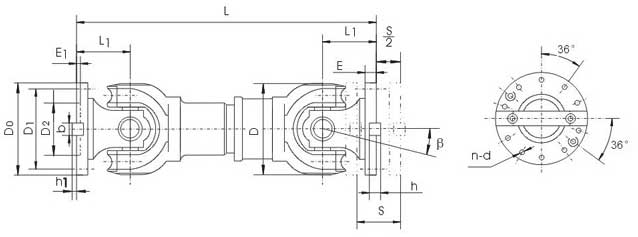

SWP-G型有伸缩超短型万向联轴器主要参数和尺寸
| 型号 | 回转直径 D mm | 公称转矩 Tn kN·m | 疲劳转矩 Tf kN·m | 轴承折角 β （°） | 伸缩量 s mm | 尺寸mm | |||||||||
| Lmin | D0 | D1 | D2 | F | E1 | b×h | h1 | L1 | n-d | ||||||
| SWP225G | 225 | 18 | 8 | ≤5 | 40 | 435 | 275 | 248 | 135 | 15 | 5 | 32×18 | 9 | 68 | 10-15 |
| SWP250G | 250 | 25 | 11.2 | ≤5 | 40 | 515 | 305 | 275 | 150 | 15 | 5 | 40×25 | 12.5 | 80 | 10-17 |
| SWP285G | 285 | 35.5 | 16 | ≤5 | 40 | 565 | 348 | 314 | 170 | 18 | 7 | 40×30 | 15 | 90 | 10-19 |
| SWP315G | 315 | 50 | 25 | ≤5 | 40 | 620 | 360 | 328 | 185 | 18 | 7 | 40×30 | 15 | 100 | 10-19 |
| SWP350G | 350 | 71 | 35.5 | ≤5 | 55 | 715 | 405 | 370 | 210 | 22 | 8 | 50×32 | 16 | 108 | 10-21 |
注：标记示例：回转直径D=315mm，安装长度L=620mm，G型有伸缩长型万向联轴器。 SWP315G×620联轴器
