万向系列 您的位置：首页>>产品展示>>万向系列

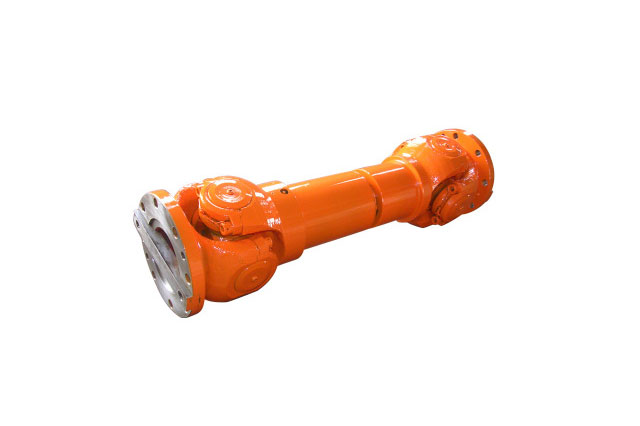

SWP-E型有伸缩法兰长型万向联轴器

SWP-E型有伸缩法兰长型万向联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

在线咨询全国热线
15103375273

产品详情

SWP-E型有伸缩法兰长型万向联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

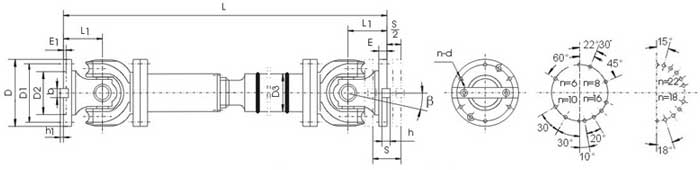

型号	回转直径 D mm	公称转矩 T_n kN·m	疲劳转矩 T_f kN·m	轴承折角 β （°）	伸缩量 s mm	尺寸mm
型号	回转直径 D mm	公称转矩 T_n kN·m	疲劳转矩 T_f kN·m	轴承折角 β （°）	伸缩量 s mm	L_min	D₁	D₂	D₃	E	E₁	b×h	h₁	L₁	n-d
SWP160E	160	16	8	≤10	50	715	140	95	114	15	4	20×12	6	85	6-13
SWP180E	180	20	10	≤10	60	800	155	105	121	15	4	24×14	7	95	6-15
SWP200E	200	31.5	16	≤10	70	880	175	125	127	17	5	28×16	8	110	8-15
SWP225E	225	40	20	≤10	76	1000	196	135	152	20	5	32×18	9	130	8-17
SWP250E	250	63	31.5	≤10	80	1055	218	150	168	25	5	40×25	12.5	135	8-19
SWP285E	285	90	45	≤10	100	1210	245	170	194	27	7	40×30	15	150	8-21
SWP315E	315	140	63	≤10	110	1345	280	185	219	32	7	40×30	15	170	10-23
SWP350E	350	180	90	≤10	120	1480	310	210	245	35	8	50×32	16	185	10-23
SWP390E	390	250	112	≤10	120	1623	345	235	273	40	8	70×36	18	205	10-25
SWP435E	435	355	160	≤10	150	1860	385	255	299	42	10	80×40	20	235	16-28
SWP480E	480	450	224	≤10	170	2122	425	275	351	47	12	90×45	22.5	265	16-31
SWP550E	550	710	315	≤10	190	2338	492	320	402	50	12	100×45	22.5	290	16-31
SWP660E	600	1000	500	≤10	210	2930	544	380	450	55	15	90×55	27.5	360	22-34
SWP640E	640	1250	630	≤10	230	3170	575	385	480	60	15	100×60	30	385	18-38
