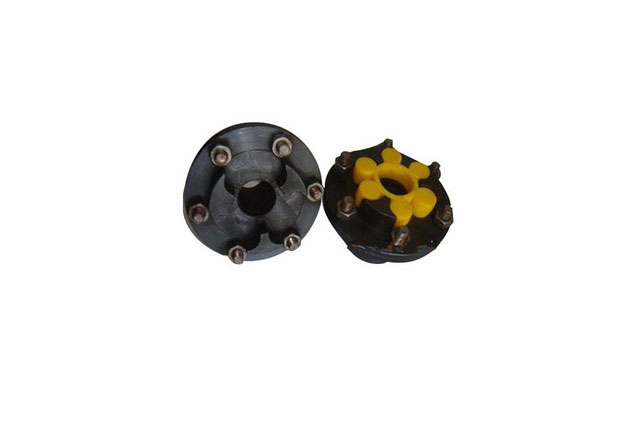

LMD(MLZ)梅花形弹性联轴器

LMD(MLZ)系列梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。

在线咨询全国热线
15103375273

产品详情

LMD(MLZ)系列梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。

LMD(MLZ)系列梅花形弹性联轴器主要参数和尺寸

型号	公称转矩 Tn N·m	许用转速 [n] r/min	轴孔直径 d1.d2.dz	轴孔长度mm			I10 max	D	D0	D1	S	弹性型号	质量 kg
				Y型 L	J　Z
					L	L1
MLZ1	25	8500	12.24	32	27	32	80	50	90	40	2	0.076	1.55
			16.18.19	42	30	42	106
			20.22.24	52	38	52	126
MLZ2	100	6900	20.22.24	52	38	52	134	70	110	50	2.5	0.25	3.15
			25.28	62	44	62	154
			30.32	82	60	82	194
MLZ3	140	6000	22.24	52	38	52	136	85	125	60	3	0.50	4.5
			25.28	62	44	62	154
			30.32.35.38	82	60	82	196
MLZ4	250	5000	25.28	62	44	62	162	105	150	65	3.5	0.86	5.5
			30.32.35.38	82	60	82	202
			40.42	112	84	112	202
MLZ5	400	4100	30.32.35.38	82	60	82	209	125	185	75	4	2.18	8.5
			40.42.45.48	112	84	112	269
MLZ6	630	3600	35.38	82	60	82	216	145	205	85	4.5	3.4	10.5
			42.45.48	112	84	112	276
			48.50.55	112	84	112	276
MLZ7	1120	3100	45.48.50.55	112	84	112	279	170	240	100	5.5	7.94	18.0
			60.63.65	142	107	142	339
MLZ8	1800	2700	50.55	112	84	112	288	200	270	120	6.5	18.4	32.0
			60.63.65	142	107	142	348
			70.71.75	142	107	142	348
MLZ9	2800	2500	60.63.65	142	107	142	353	230	305	150	7.5	32.8	45.0
			70.71.75	142	107	142	353
			80.85.90.95	172	132	172	413
MLZ10	4500	2200	70.71.75	142	107	142	368	260	350	180	7.5	67.31	70.0
			80.85.90.95	172	132	172	428
			100.110	212	167	212	508
MLZ11	6300	1900	80.85.90.95	172	132	172	435	300	400	200	8.5	132	102
			100.110.120	212	167	212	515
MLZ12	11200	2100	90.95	172	132	172	442	360	460	225	9	271.6	154
			100.110.120.125	212	167	212	522
			130	252	202	252	602
MLZ13	12500	1500	100.110.120.125	212	167	212	522	400	500	250	9	433.8	205
			130.140	252	202	252	602
注：1.工作温度-35℃～80℃；
2.联轴器为钢制件，弹性件为b型（聚酯）。
3.联轴器总长L0=L+C+L
