LXJ接中间轴型星型弹性联轴器

LXJ接中间轴型星型弹性联轴器中的弹性元件是工程塑料，由于该工程塑料具有良好的弹性、缓冲性、减震性、耐磨性，因此能很好的补偿两传动轴系之间的各种位移，使用场合普遍，传递转矩20- 35000.N.M工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。

在线咨询全国热线
15103375273

产品详情

LXJ接中间轴型星形弹性联轴器中的弹性元件是工程塑料，由于该工程塑料具有良好的弹性、缓冲性、减震性、耐磨性，因此能很好的补偿两传动轴系之间的各种位移，使用场合普遍，传递转矩20- 35000.N.M工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。

星型联轴器的聚氨脂弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。本联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、耐磨性能，适应场合普遍，传递转矩20-35000.N.M,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。聚氨脂弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。

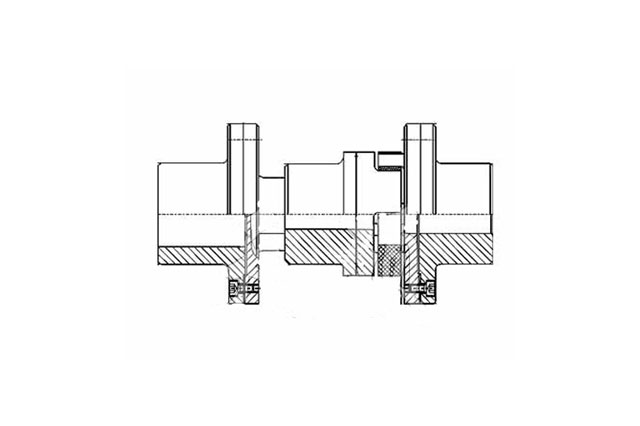

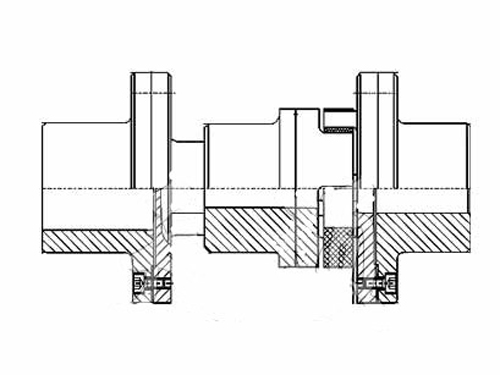

LXJ型接中间轴星型弹性联轴器基本参数和主要尺寸（JB/T 10466-2004）（单位：mm）

型号	公称转矩	许用转速	轴孔直径1，d2	L		D	D1	D3	Amin	B1	S	转动惯量		质量kg
				Y	J1							Amin 时	每增加 100mm	Amin 时	每增加 100mm
LXJ3	200	7600	10，11	25	22	65	48	100	145	15	2.5	0.004	0.00005	4.27	0.48
			12，14	32	27
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
LXJ4	400	6600	12，14	32	27	80	66	115	170	18	3	0.008	0.00015	7.03	0.85
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
LXJ5	560	5500	14	32	27	95	75	140	190	20	3	0.025	0.0002	13.1	1.00
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
			40，42	112	84
LXJ6	630	5000	16，18，19	42	30	105	85	150	205	21	3.5	0.0039	0.0003	18.2	1.20
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48	112	84
LXJ7	800	4350	20，22，24	52	38	120	98	175	235	22	4	0.083	0.00065	27.9	1.80
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48，50，55	112	84
LXJ8	900	4000	22，24	52	38	135	115	190	270	26	4.5	0.157	0.0011	41.1	2.20
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48，50，55，56	112	84
			60，63，65	142	107
LXJ9	2000	3550	30，32，35，38	82	60	160	135	215	300	30	5	0.33	0.0023	67.5	3.20
			40，42，45，48，50，55，56	112	84
			60，63，65，70，71，75	142	107
LXJ10	5000	2900	40，42，45，48，50，55，56	112	84	200	160	260	350	34	5.5	0.61	0.0048	94.5	4.80
			60，63，65，70，71，75	142	107
			80，85，90	172	132
LXJ11	7100	2680	50，55，56	112	84	225	180	285	390	38	6	0.83	0.0076	119	6.10
			60，63，65，70，71，75	142	107
			80，85，90，95	172	132
			100	212	167
LXJ12	8000	2300	60，63，65，70，71，75	142	107	255	200	330	425	42	6.5	1.60	0.011	155	7.40
			80，85，90，95	172	132
			100，110	212	167
LXJ13	10000	2000	60，63，65，70，71，75	142	107	290	230	370	480	46	7	2.60	0.015	211	8.50
			80，85，90，95	172	132
			100，110，120，125	212	167
LXJ14	14000	1860	60，63，65，70，71，75	142	107	320	255	410	530	50	7.5	4.50	0.0215	302	10.20
			80，85，90，95	172	132
			100，110，120，125	212	167
			130，140	252	202
LXJ15	20000	1600	80，85，90，95	172	132	370	290	460	600	57	9	8.00	0.038	453	13.50
			100，110，120，125	212	167
			130，140，150	252	202
			160	302	242
LXJ16	25000	1450	85，90，95	172	132	420	325	520	670	64	10.5	14.7	0.063	605	17.50
			100，110，120，125	212	167
			130，140，150	252	202
			160，170，180	302	242
