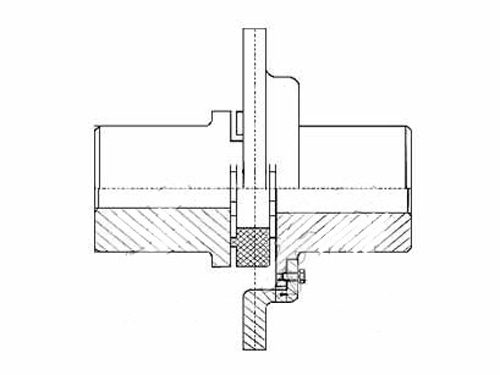

LXP带制动盘型星型弹性联轴器

LXP带制动盘型星型弹性联轴器是采用非金属弹性元件联接的弹性联轴器，该星型弹性联轴器主要用于联接两同轴线运动的轴系，具有一定的缓冲和减振的功能，适用于各类具有制动要求的设备的安装。

在线咨询全国热线
15103375273

产品详情

LXP带制动盘型星型弹性联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、耐磨性能，适应场合普遍，传递转矩20-35000.N.M，工作温度-35-+80摄氏度。聚氨脂弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。

LXP带制动盘型星型弹性联轴器是聚氨脂塑料为弹性元件，具有缓冲、减震、耐磨、拆装方便等优点，工作温度-35~+80度。可与西德ROTEX联轴器互换。聚氨脂弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。

LXP带制动盘型星型弹性联轴器外齿套齿端呈喇叭形状，故不宜在高速和有冲击载荷情况下使用，也不宜用于立轴的联接。星型弹性联轴器整体结构设计时，要充分注意齿面与滚子之间的润滑及防尘，还有安全防护作用。因为链条万一破断，可能造成人身事故。鼓度曲线曲率半径与内齿单侧减薄量成正比，即它与齿的啮合间隙有关，使内、外齿装拆十分方便。

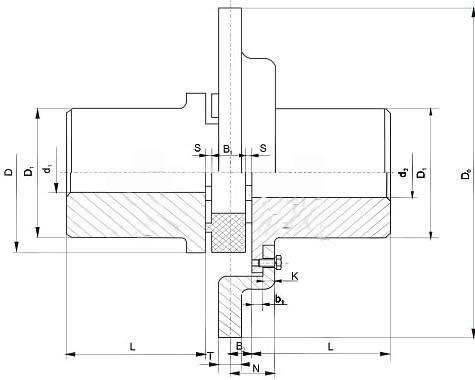

LXP型带制动盘星型弹性联轴器基本参数和主要尺寸（JB/T 10466-2004） (单位：mm)

型号	公称转矩/N.m	轴孔直径d1、d2	轴孔长度L		D0	D	D1	D2	b1	B1	S	质量m/kg
			Y型	J1、Z1型
LXP6	630	16、18、19	42	30	315 355 400	105	85	82	11	21	3.5	7.5
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48	112	84
LXP7	800	20、22、24	52	38	315 355 400 450	120	98	95	13	22	4	9.3
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55	112	84
LXP8	900	22、24	52	38	315 355 400 450 500	135	115	110	14	26	4.5	15
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55、56	112	84
		60、63、65	142	107
LXP9	2000	30、32、35、38	82	60	355 400 450 500 560	160	135	130	16	30	5	21.8
		40、42、45、48、50、55、56	112	84
		60、63、65、70、71、75	142	107
LXP10	5000	40、42、45、48、50、55、56	112	84	450 500 560 630 710	200	160	155	19	34	5.5	40
		60、63、65、70、71、75	142	107
		80、85、90	172	132
LXP11	7100	50、55、56	112	84	500 560 630 710 800	225	180	175	21	38	6	61.8
		60、63、65、70、71、75	142	107
		80、85、90、95	172	132
		100	212	167
LXP12	8000	60、63、65、70、71、75	142	107	560 630 710 800 900	255	200	195	24	42	6.5	77.8
		80、85、90、95	172	132
		100、110	212	167
LXP13	10000	60、63、65、70、71、75	142	107	630 710 800 900 1000	290	230	225	28	46	7	102.6
		80、85、90、95	172	132
		100、110、120、125	212	167
LXP14	14000	60、63、65、70、71、75	142	107	800 900 1000	320	255	250	31	50	7.5	149.5
		80、85、90、95	172	132
		100、110、120、125	212	167
		130、140	252	202
LXP15	20000	80、85、90、95	172	132	900 1000	370	290	285	35	57	9	228.5
		100、110、120、125	212	167
		130、140、150	252	202
		160	302	242
LXP16	25000	85、90、95	172	132	1000	420	325	320	39	64	10.5	298.8
		100、110、120、125	212	167
		130、140、150	252	202
		160、170、180	302	242
