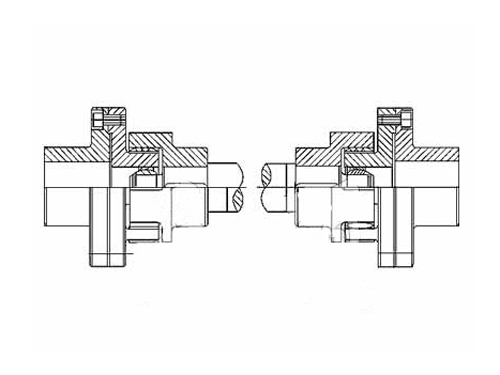

LXQ接中间轴球铰型星型弹性联轴器

LXQ接中间轴球铰型星型弹性联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、耐磨性能，适应场合普遍，

在线咨询全国热线
15103375273

产品详情

LXQ接中间轴球铰型星型弹性联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、耐磨性能，适应场合普遍，传递转矩20-35000.N.M,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换，聚氨脂弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形。凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。

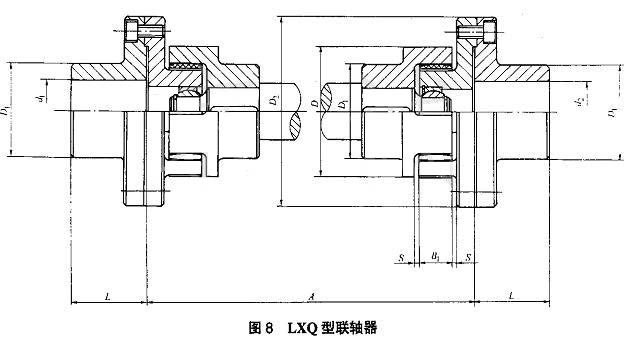

LXQ型接中间轴球铰星型弹性联轴器基本参数和主要尺寸（JB/T 10466-2004）（单位：mm）

型号	公称转矩/N.m	轴孔直径d1、d2	轴孔长度L		D	D1	D2	Amin	B1	S	质量m/kg
			Y型	J1型							Amin时	每增加1m
LXQ3	200	10、11	25	22	65	48	100	160	15	2.5	4.96	0.48
		12、14	32	27
		16、18、19	42	30
		20、22、24	52	38
		25、28	62	44
LXQ4	400	12、14	32	27	80	66	115	190	18	3	8.4	0.75
		16、18、19	42	30
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
LXQ5	560	14	32	27	95	75	140	215	20	3	21.2	0.95
		16、18、19	42	30
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
		40、42	112	84
LXQ6	630	16、18、19	42	30	105	85	150	235	21	3.5	15.9	1.2
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48	112	84
LXQ7	800	20、22、24	52	38	120	98	175	270	22	4	26.5	1.7
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55	112	84
LXQ8	900	22、24	52	38	135	115	190	305	26	4.5	28.2	2.1
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55、56	112	84
		60、63、65	142	107
LXQ9	2000	30、32、35、38	82	60	160	135	215	340	30	5	57.8	3.1
		40、42、45、48、50、55、56	112	84
		60、63、65、70、71、75	142	107
LXQ10	5000	40、42、45、48、50、55、56	112	84	200	160	260	395	34	5.5	98.2	5.6
		60、63、65、70、71、75	142	107
		80、85、90	172	132
LXQ11	7100	50、55、56	112	84	225	180	285	435	38	6	144	6
		60、63、65、70、71、75	142	107
		80、85、90、95	172	132
		100	212	167
LXQ12	8000	60、63、65、70、71、75	142	107	255	200	330	475	42	6.5	194	6.5
		80、85、90、95	172	132
		100、110	212	167
LXQ13	10000	60、63、65、70、71、75	142	107	290	230	370	530	46	7	277	8.1
		80、85、90、95	172	132
		100、110、120、125	212	167
LXQ14	14000	60、63、65、70、71、75	142	107	320	255	410	590	50	7.5	338	10.3
		80、85、90、95	172	132
		100、110、120、125	212	167
		130、140	252	202
LXQ15	20000	80、85、90、95	172	132	370	290	460	675	57	9	645	13.6
		100、110、120、125	212	167
		130、140、150	252	202
		160	302	242
LXQ16	25000	85、90、95	172	132	420	325	520	745	64	10.5	769	17.5
		100、110、120、125	212	167
		130、140、150	252	202
		160、170、180	302	242
