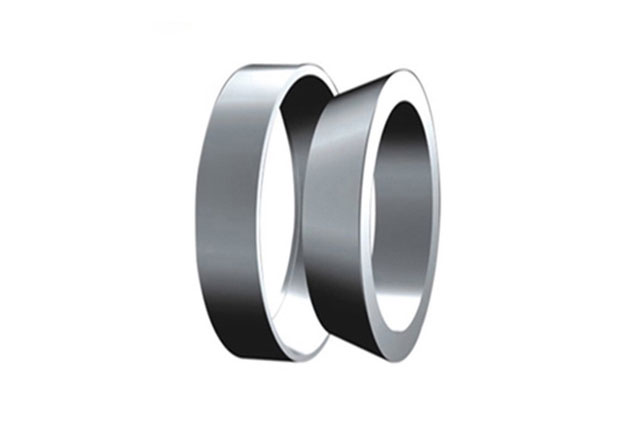

Z1型胀紧连结套可以代替各种键联结或过盈配合联结使用。为传递较大载荷可采用多对胀套，单侧压紧不超过4对环，双侧压紧可达8对环，且对中性好。Z1型工业胀紧套由内外锥环组成。结构紧凑轻巧，适用于安装空间较小的场合。
Z1型胀紧连结套工作原理：利用锥面原理，通过调整锥面轴向位移，达到径向膨胀 ·具备传递扭矩大、拆装便捷、可重复使用等诸多特点·以上特点弥补了键联结的许多不足之处， Z1型胀紧连结套是取代键的 佳选择·多种公制或英制尺寸外径、内径可供选择·相对于键联结，可以保证传动无间隙，使用寿命极长.本联轴器是一种高弹性联轴器,具有良好的减震缓冲和优越的轴间偏移补偿性能,工作温度—20~80摄氏度,转递转矩10~20000N.M,适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件,并全拆装方便,不需润滑、耐久可靠。
根据特殊需要制成非标准联轴器,在超负荷工作时、半联轴器的卡瓣起作用,不会发生恶性事故,其结构标记为M、标准的半联轴器结构为K型,在表示中可不再标记。
Z1基本尺寸 | 当P1=100N/mm2时的额定载荷 | 重量 | ||||
d | D | L | l | 轴向力Ft | 转矩 Mt | |
mm | KN | KN·m | kg | |||
10 | 13 | 4.5 | 3.7 | 1.4 | 0.007 | 0.01 |
12 | 15 | 1.6 | 0.0098 | |||
13 | 16 | 1.8 | 0.011 | |||
14 | 18 | 6.3 | 5.3 | 2.8 | 0.019 | |
15 | 19 | 3.0 | 0.022 | |||
16 | 20 | 3.2 | 0.025 | |||
17 | 21 | 3.4 | 0.028 | |||
18 | 22 | 3.6 | 0.032 | |||
19 | 24 | 3.8 | 0.035 | |||
20 | 25 | 4.0 | 0.004 | |||
22 | 26 | 4.5 | 0.005 | |||
25 | 30 | 5.0 | 0.06 | |||
28 | 32 | 5.6 | 0.08 | |||
30 | 35 | 6.0 | 0.09 | |||
32 | 36 | 6.4 | 0.10 | |||
35 | 40 | 7.0 | 6.0 | 8.2 | 0.15 | 0.02 |
40 | 45 | 8.0 | 6.6 | 9.9 | 0.20 | 0.02 |
45 | 52 | 10.0 | 8.6 | 14.6 | 0.33 | 0.04 |
50 | 57 | 16.2 | 0.40 | 0.05 | ||
55 | 62 | 17.8 | 0.49 | 0.05 | ||
60 | 68 | 12.0 | 10.4 | 23.5 | 0.70 | 0.07 |
65 | 73 | 25.6 | 0.83 | 0.08 | ||
70 | 79 | 14.0 | 12.2 | 32.0 | 1.12 | 0.11 |
75 | 84 | 34.4 | 1.29 | 0.12 | ||
80 | 91 | 17.0 | 15.0 | 45.0 | 1.81 | 0.19 |
85 | 96 | 48.0 | 2.04 | 0.20 | ||
90 | 101 | 51.0 | 2.29 | 0.22 | ||
95 | 106 | 54.0 | 2.55 | 0.23 | ||
100 | 114 | 21.0 | 18.7 | 70.0 | 3.50 | 0.38 |
105 | 119 | 73.2 | 3.82 | 0.40 | ||
110 | 124 | 77.0 | 4.25 | 0.41 | ||
120 | 134 | 84.0 | 5.05 | 0.45 | ||
125 | 139 | 92.0 | 5.75 | 0.62 | ||
130 | 148 | 28.0 | 25.3 | 124.0 | 8.05 | 0.85 |
140 | 158 | 134.0 | 9.35 | 0.91 | ||
150 | 168 | 143.0 | 10.70 | 0.97 | ||
160 | 178 | 152.5 | 12.20 | 1.02 | ||
170 | 191 | 33.0 | 30.0 | 192.0 | 16.3 | 1.50 |
180 | 201 | 204.0 | 18.3 | 1.58 | ||
190 | 211 | 214.0 | 20.4 | 1.68 | ||
200 | 224 | 38.0 | 34.8 | 262.0 | 26.2 | 2.32 |
210 | 234 | 275 | 28.9 | 2.45 | ||
220 | 244 | 288 | 37.7 | 2.49 | ||
240 | 267 | 42.0 | 39.5 | 358 | 43 | 3.52 |
250 | 280 | 48.0 | 44.0 | 415 | 52 | 4.68 |
260 | 290 | 435 | 56.5 | 4.82 | ||
280 | 313 | 53.0 | 49.0 | 520 | 72.5 | 6.27 |
300 | 333 | 555 | 83 | 6.47 | ||
320 | 360 | 65.0 | 59.0 | 710 | 114 | 10.90 |
340 | 380 | 755 | 128.5 | 11.50 | ||
360 | 400 | 800 | 144 | 12.20 | ||
380 | 420 | 845 | 160.5 | 12.80 | ||
400 | 440 | 890 | 178 | 13.50 | ||
420 | 460 | 935 | 196 | 14.10 | ||
450 | 490 | 998 | 224.5 | 15.20 | ||
480 | 520 | 1070 | 256 | 16.00 | ||
500 | 540 | 1110 | 278 | 16.50 | ||
注：Pf为胀紧联结套与轴结合面上的压力。 | ||||||
